無軸螺旋輸送機
詳細介紹

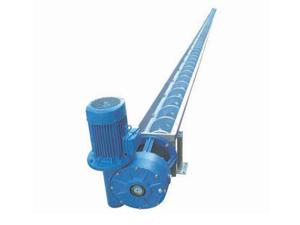

無軸螺旋輸送機是新型高科技產品，主要用于產業及各種物料的輸送，輸送的物料品種有袋狀、絲狀、濕狀、顆粒狀、黏稠狀、粉塵狀及研磨材料等。該產品的主要特點為封閉式、不纏繞、無粉塵飛揚、無泄漏、無臭味，且運平衡，輸送量大，保養和維修費用低，并能從水平垂直任意角度進行物料的輸送。制造無軸螺旋輸機的主要材料為碳鋼或不銹鋼，其缺點是造價高，是傳統輸送機械的好幾倍。
（1）無軸螺旋輸機的外形尺寸。
|
型號 |
U型槽尺寸 |
螺旋D/mm |
不帶襯墊薄片尺寸X/mm |
帶襯墊薄片尺寸X1/mm |
磨損墊S/mm |
||
|
W/mm |
B/mm |
H/mm |
|||||
|
SF200 |
200 |
310 |
210 |
ф160 |
50 |
|
|
|
SF260 |
260 |
370 |
270 |
ф215 |
50 |
85 |
10 |
|
SF320 |
320 |
430 |
340 |
ф280 |
70 |
115 |
10 |
|
SF360 |
360 |
470 |
380 |
ф315 |
70 |
120 |
10 |
|
SF420 |
420 |
530 |
430 |
ф350 |
70 |
120 |
15 |
|
SF500 |
610 |
520 |
420 |
ф80 |
130 |
130 |
15 |
|
SF600 |
600 |
710 |
620 |
ф500 |
80 |
150 |
15 |
（2）無軸螺旋輸送機的運輸量及功率
|
型號 |
運輸量/m3.h-1 |
傳動功率/KW |
||
|
a=0,L=5mл=10r/min |
a=0,L=5m,л=30r/min |
a=0,L=5m,л=10r/min |
a=0,L=5m,л=30r/min |
|
|
螺旋不帶襯墊 |
螺旋帶半墊 |
螺旋不帶襯墊 |
螺旋帶襯墊 |
|
|
SF200 |
1.0 |
1.0 |
0.75 |
1.1 |
|
SF260 |
2.4 |
2.5 |
1.1 |
1.5 |
|
SF320 |
5.5 |
5.5 |
2.2 |
3 |
|
SF360 |
6.9 |
8.0 |
3 |
3 |
|
SF420 |
8.7 |
12.0 |
4 |
4 |
|
SF500 |
11.6 |
17.0 |
5.5 |
5.5 |
|
SF600 |
20.8 |
21.2 |
7.5 |
7.5 |
|
SF700 |
22.8 |
24.1 |
7.5 |
9.2 |
